HFSAC-8022-24-ER16 | 2,2 kW | 24.000 U/min | luftgekühlt
Mit 2,2 kW und ER16 Spannzangenaufnahme eignet sich diese Spindel bestens für die Zerspanung von NE-Metallen auch mit größeren Werkzeugdurchmessern bis 10 mm. Dank Luftkühlung sind keine Zusatzaggregate erforderlich.
Download Datenblatt:
Download Datenblatt:

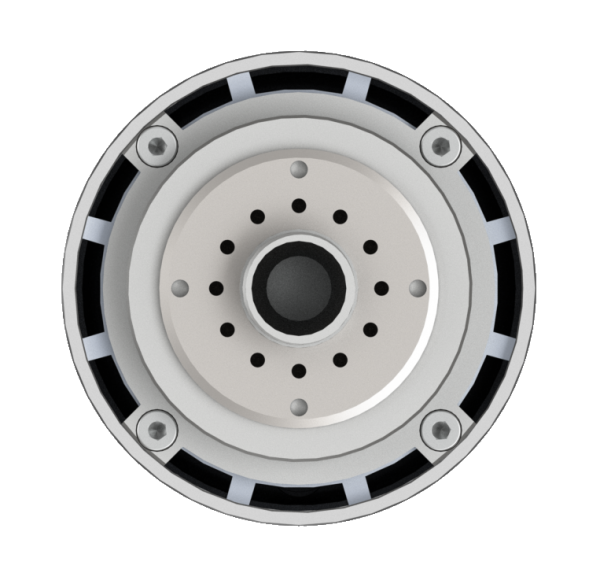

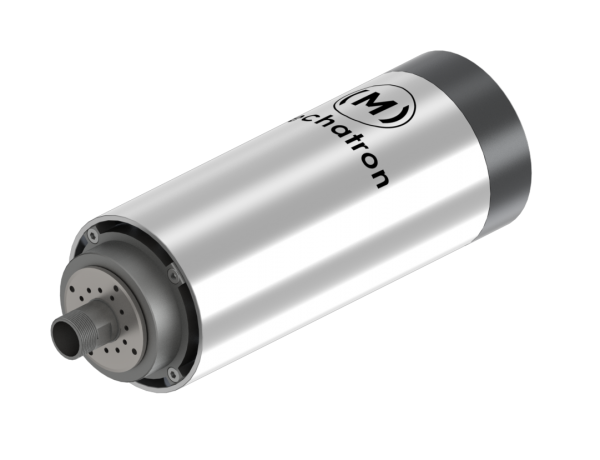

HFSAC-8022-24-ER16
Diese Motorspindel der HFSAC Serie kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.
Mit nur 4,0 kg Gewicht und einer ER16 Spannzangenaufnahme können Werkzeuge bis 10 mm Durchmesser gespannt werden.
Dank aktiver Luftkühlung mittels integriertem Lüfterrad entfallen externe Kühlsysteme.
Lieferumfang
- Motorspindel HFSAC-8022-24-ER16
- Spannmutter ER 16 - feingewuchtet G 2,5
- Bedienungsanleitung
Optional
- Sperrluft
- Drehzahlsensor
- Spindelkappe mit seitlichem Einbaustecker
| Typenbezeichnung | HFSAC-8022-24-ER16 |
| Artikelnummer | SP-303 |
| Anwendungsgebiet | Fräsen, Gravieren |
| Motortyp | Asynchronmotor |
| Leistung | S1 (100%) 2,2 kW | S6 (50%) 2,5 kW |
| Drehzahl | 24.000 U/min |
| Drehmoment | max. 0,98 Nm |
| Spannung | 230V |
| Strom | S1 (100%) 8,0 A | S6 (50%) 8,6 A |
| Frequenz | 400 Hz |
| Eckfrequenz | 400 Hz |
| Polzahl | 2 |
| Gewicht | 4,0 kg |
| Kühlart | Luftkühlung (Zwangskühlung) |
| max. Gehäusetemperatur | 45 °C |
| Schutzart | IP20 |
| Spindellager | Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S |
| Rundlauf (Kegel) | < 5,0 µm |
| Werkzeugwechsel | Manuell, Spannmutter |
| Werkzeugschnittstelle | ER16 |
| Spannbereich | 1 - 10 mm |
| Gehäusedurchmesser | 80 mm |
