HFSAC-8022-24-ER20 | 2,2 kW | 24.000 U/min | luftgekühlt
Mit 2,2 kW und ER20 Spannzangenaufnahme eignet sich diese Spindel bestens für die Zerspanung von NE-Metallen auch mit größeren Werkzeugdurchmessern bis 13 mm. Dank Luftkühlung sind keine Zusatzaggregate erforderlich.
Download Datenblatt:
Download Datenblatt:

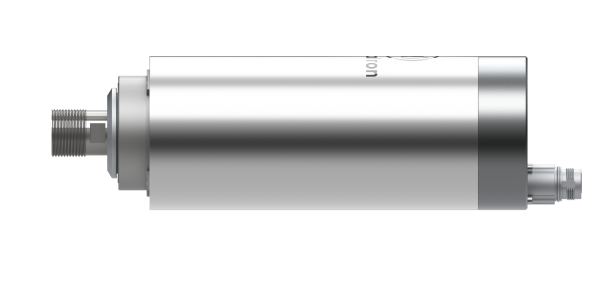

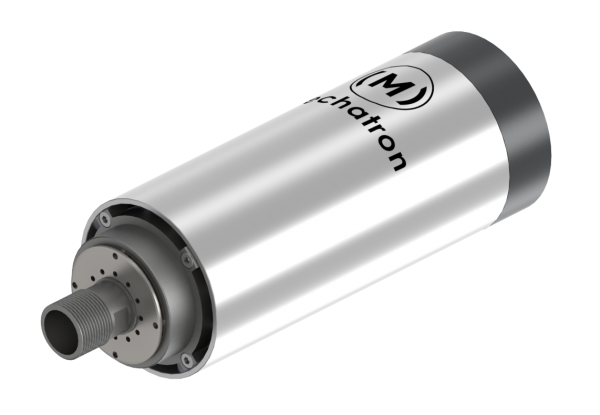

HFSAC-8022-24-ER20
Diese Motorspindel der HFSAC Serie ist die leistungsstärkste luftgekühlte Variante und kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.

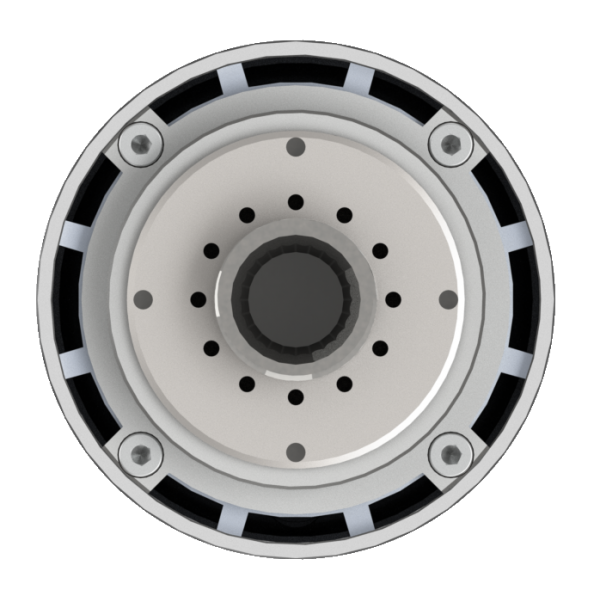

Mit nur 4,0 kg Gewicht und einer ER20 Spannzangenaufnahme können Werkzeuge bis 13 mm Durchmesser gespannt werden.

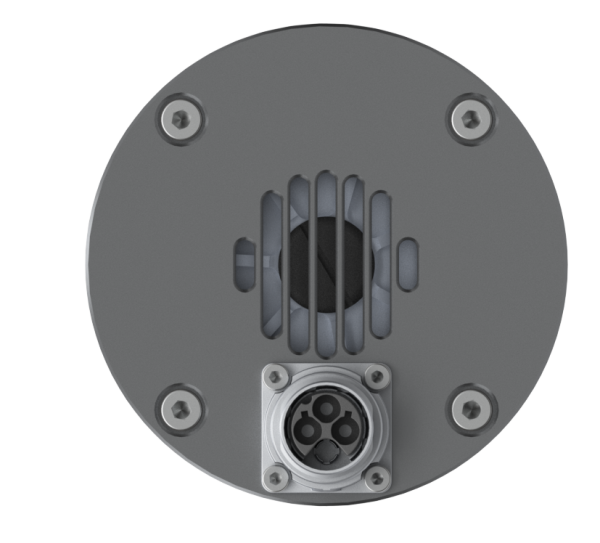

Dank aktiver Luftkühlung mittels integriertem Lüfterrad entfallen externe Kühlsysteme.
Die Motorspindel besitzt ein Drehmoment von 0,90 Nm und bietet den Anwendern auch beim Fräsen mit höherer Zerspanungsleistung eine sehr gute Performance.
Lieferumfang
- Motorspindel HFSAC-8022-24-ER20
- Spannmutter ER 20- feingewuchtet G 2,5
- Bedienungsanleitung
Optional
- Sperrluft
- Drehzahlsensor
- Spindelkappe mit seitlichem Einbaustecker
| Typenbezeichnung | HFSAC-8022-24-ER20 |
| Artikelnummer | 4993 |
| Anwendungsgebiet | Fräsen, Gravieren |
| Motortyp | Asynchronmotor |
| Leistung | S1 (100%) 2,2 kW | S6 (50%) 2,5 kW |
| Drehzahl | 24.000 U/min |
| Drehmoment | max. 0,98 Nm |
| Spannung | 230V |
| Strom | S1 (100%) 8,0 A | S6 (50%) 8,6 A |
| Frequenz | 400 Hz |
| Eckfrequenz | 400 Hz |
| Polzahl | 2 |
| Gewicht | 4,0 kg |
| Kühlart | Luftkühlung (Zwangskühlung) |
| max. Gehäusetemperatur | 45 °C |
| Schutzart | IP20 |
| Spindellager | Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S |
| Rundlauf (Kegel) | < 5,0 µm |
| Werkzeugwechsel | Manuell, Spannmutter |
| Werkzeugschnittstelle | ER20 |
| Spannbereich | 1-13 mm |
| Gehäusedurchmesser | 80 mm |
