HFS-8022-24-ER20 | 2,2 kW | 24.000 U/min | flüssiggekühlt
Mit 2,2 kW und ER20 Spannzangenaufnahme bis 13 mm Werkzeugdurchmesser die optimale Lösung für hohe Zerspanleistung und flexiblen Einsatz mit genügend Leistungsreserve.
Download Datenblatt:
Download Datenblatt:

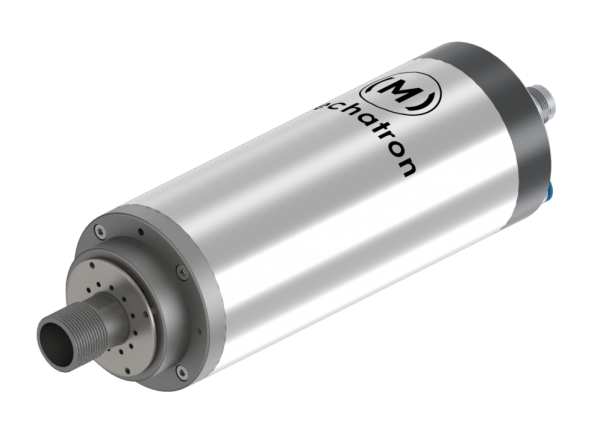

HFS-8022-24-ER20
Diese Motorspindel der HFS Serie kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.
Kurzzeitige Überlastungen sind aufgrund der perfekt abgestimmten Flüssigkeitskühlung im gesamten Drehzahlbereich bis 24.000 U/min ohne weiteres möglich. Zudem ist das Laufgeräusch auch bei hohen Drehzahlen äußerst leise, da kein drehzahlabhängiges Lüftergeräusch auftritt.
Mit nur 4,8 kg Gewicht und einer ER20 Spannzangenaufnahme können Werkzeuge bis 13 mm Durchmesser gespannt werden.
Die Motorspindel besitzt ein Drehmoment von 0,90 Nm und bietet den Anwendern auch beim Fräsen mit höherer Zerspanungsleistung eine sehr gute Performance.
Lieferumfang
- Motorspindel HFS-8022-24-ER20
- Spannmutter ER 20 - feingewuchtet G 2,5
- Bedienungsanleitung
Optional
- Sperrluft
- Drehzahlsensor
- Temperatursensor
| Typenbezeichnung | HFS-8022-24-ER20 |
| Artikelnummer | SP-202 |
| Anwendungsgebiet | Fräsen, Gravieren |
| Motortyp | Asynchronmotor |
| Leistung | S1 (100%) 2,2 kW | S6 (50%) 2,5 kW |
| Drehzahl | 24.000 U/min |
| Drehmoment | max. 0,98 Nm |
| Spannung | 230V |
| Strom | S1 (100%) 8,0 A | S6 (50%) 8,6 A |
| Frequenz | 400 Hz |
| Eckfrequenz | 400 Hz |
| Polzahl | 2 |
| Gewicht | 4,8 kg |
| Kühlart | Flüssigkeitskühlung |
| max. Gehäusetemperatur | 35 °C |
| Schutzart | IP54 |
| Spindellager | Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S |
| Rundlauf (Kegel) | < 5,0 µm |
| Werkzeugwechsel | Manuell, Spannmutter |
| Werkzeugschnittstelle | ER20 |
| Spannbereich | 1 - 13 mm |
| Gehäusedurchmesser | 80 mm |
