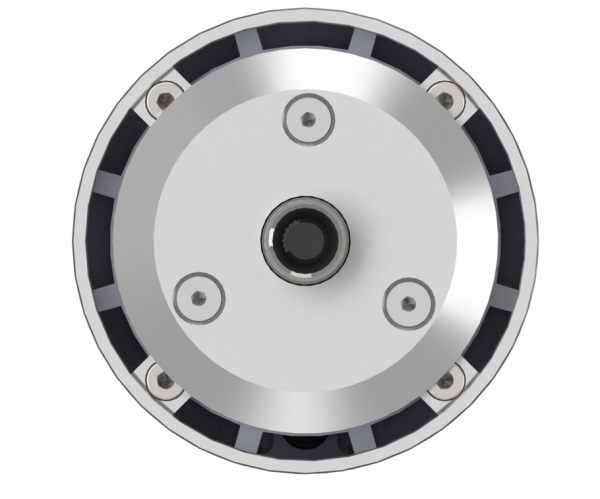

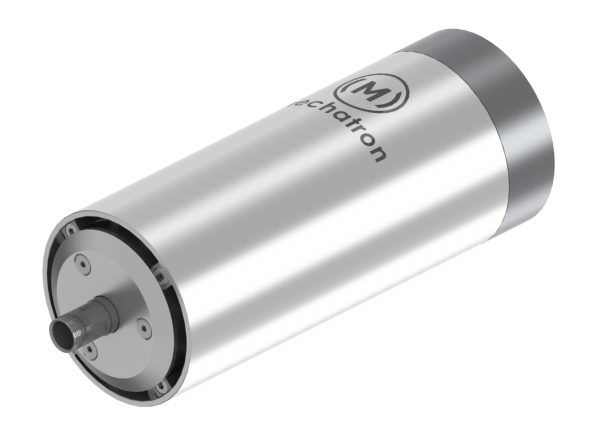

HFSAC-8015-24-ER11 | 1,5 kW | 24.000 U/min | luftgekühlt
HFSAC-8015-24-ER11
Diese Motorspindel der HFSAC Serie kann überall dort eingesetzt werden, wo es um die Fräs- und Gravurbearbeitung von z.B. Holz, Kunststoffen und Aluminium bei Drehzahlen bis 24.000 U/min geht.
Mit nur 3,6 kg Gewicht und einer ER11 Spannzangenaufnahme können Werkzeuge bis 7 mm Durchmesser gespannt werden. Dank aktiver Luftkühlung mittels integriertem Lüfterrad entfallen externe Kühlsysteme.
Die Motorspindel besitzt ein Drehmoment von 0,60 Nm und bietet den Anwendern auch beim Fräsen mit höherer Zerspanungsleistung eine gute Performance.
Lieferumfang
- Motorspindel HFSAC-8015-24-ER11
- Spannmutter ER 11 - feingewuchtet G 2,5
- Bedienungsanleitung
Optional
- Sperrluft
- Drehzahlsensor
- Spannbereich erweiterbar bis 8 mm
- Spindelkappe mit seitlichem Einbaustecker
| Typenbezeichnung | HFSAC-8015-24-ER11 |
| Artikelnummer | SP-302 |
| Anwendungsgebiet | Fräsen, Gravieren |
| Motortyp | Asynchronmotor |
| Leistung | S1 (100%) 1,5 kW | S6 (50%) 1,6 kW |
| Drehzahl | 24.000 U/min |
| Drehmoment | max. 0,69 Nm |
| Spannung | 230V |
| Strom | S1 (100%) 5,0 A | S6 (50%) 5,2 A |
| Frequenz | 400 Hz |
| Eckfrequenz | 400 Hz |
| Polzahl | 2 |
| Gewicht | 3,6 kg |
| Kühlart | Luftkühlung (Zwangskühlung) |
| max. Gehäusetemperatur | 45 °C |
| Schutzart | IP20 |
| Spindellager | Hochpräzisionslager wartungsfrei gemäß Standard ABEC7/P4S |
| Rundlauf (Kegel) | < 5,0 µm |
| Werkzeugwechsel | Manuell, Spannmutter |
| Werkzeugschnittstelle | ER11 |
| Spannbereich | 1 - 7 mm |
| Gehäusedurchmesser | 80 mm |
